规格型号

SX-QUPT520

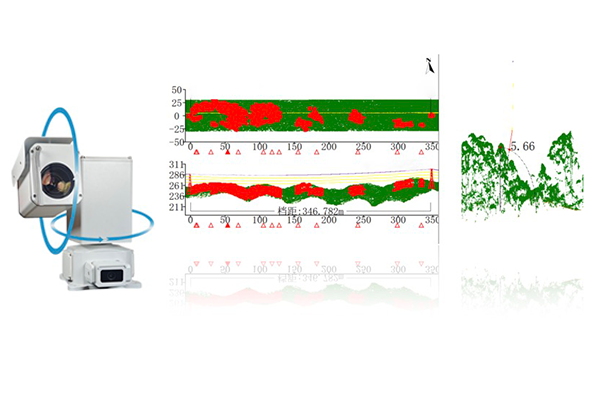

云台摄像机参数

图像传感器
镜头倍数
照度
像素

1/1.8"OV CMOS星光级
40倍光学变倍
0.001Lux彩色
黑光4k 3840(H)×2160(V),可向下兼容

云台功能

速度范围
角度范围
预置位
巡航扫描

水平：0 - 20°/S；垂直：0 - 20°/S
水平：360°连续旋转；垂直：-90° ~ 90°
255个
8组巡航

AI

智能分析
CPU

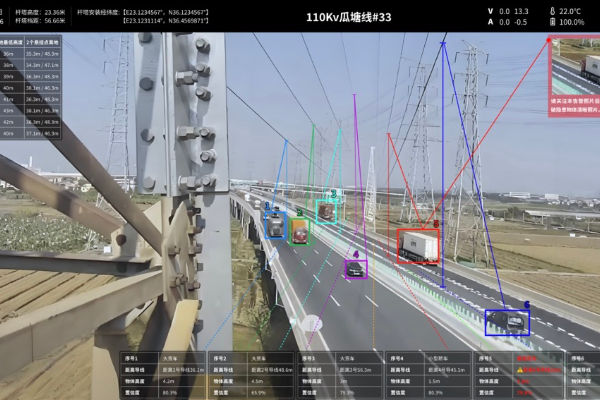

支持施工机械识别（吊车、塔吊、挖掘机等）、人员入侵检测、异物悬挂
采用Hi3519V500处理器方案，2.5Tops算力；完全接入电力鸿蒙物联操作系统

网络功能

接入协议
网管协议
视频压缩
数据存储
WIFI
GPS/北斗
通讯
远程升级

GB28181协议、国网B接口、i1协议、南网协议
《南方电网无线蜂窝通信接入设备技术规范》
H.264/H.265
支持TF卡功能，最大可支持512G
支持
支持
5G/4G
支持甲方平台远程升级功能

接口

RS485控制接口
网络

可支持太阳能控制器及物联网传感器
10/100M网络自适应，RJ45适配器

一般规范

温度
湿度
防护等级
重量
尺寸
电源
在线静态功耗
在线状态下平均采集功耗

-40 - 70℃
0～90%（无冷凝）
IP67
5KG
Φ436×265mm
DC9 - 18V
<0.2W
<15W

防水等级

防水等级

IP67

参数

180w*2 + 150AH锂电太阳能供电装置

太阳能板

STC峰值功率
最佳工作电压
最佳工作电流
开路电压
短路电流
组件转换效率
工作温度
功率公差
产品尺寸
重量
最大功率温度系数
线缆

180w（单块）
19.6V
9.18A
21.8V
11.6A
太阳能晶硅片效率≥20.4%，太阳能组件效率≥18.2%
-40 TO 85℃
＋/-3%
1221*760*35mm
12.75kg*2
-0.420%/℃
2*2.5防水接头对插

碳酸铁锂电池

电芯
电芯串并联数量
额定电压
总能量
放电电流
充电电流
充电电压
放电截至电压
防护等级
外壳材质
设计寿命
循环次数

OP28148115A—52Ah—3.2V
3并4串
12.8vdc
150Ah（0.3C@25℃）
10A(最大持续）
30A(最大持续）
14.6vdc
11.6vdc
Ip67(电池本体外壳）
铝型材 + 压铸铝锅盖
10年
＞2000次（100DOD）（在25℃±2℃）

一般规范

环境可靠性指标
EMC可靠性指标
安装方式
设备尺寸
包装尺寸



毛重
净重

-20℃ — 60℃湿度小于90 IP67
TVS 4000V 防雷、防浪涌，符合GB/T17626.5四级标准
适用于输电角钢塔安装
太阳能支架：1480*580*730（mm）单组*2
太阳能组件：1510*695*115（mm）
云台支架：315*210*375（mm）
三角支架：695*505*60（mm）
碳酸铁锂蓄电池：890*186*1235（mm）
81（kg）
76.2(kg)

认证要求

安规
环保

CE
ROHS2.0

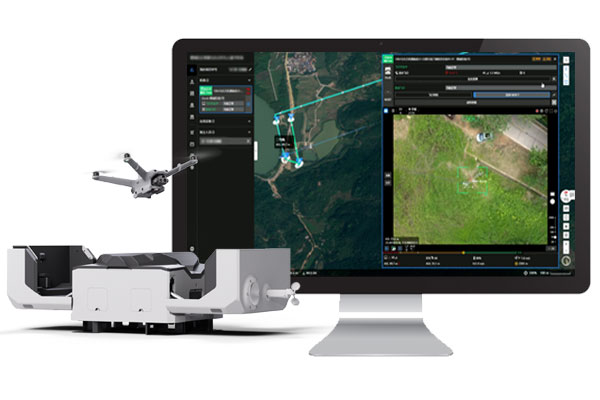

外形尺寸

长1228毫米，宽583毫米，高412毫米（舱盖开启）
长570毫米，宽583毫米，高465毫米（舱盖闭合）

重量

34千克（不包含飞行器），实际产品可能会有所差异

部署时长

缩短至30分钟内

电池容量

14400毫安时电池，最大充电功率为80瓦

防护等级

IP55

最大有效作业半径

10公里

充电时间

从20%电量充至90%仅需约32分钟

飞行时间

单电池最大续航时间可达41分钟@270W，在理想环境条件下最大飞行时间可达到49分钟

遥控器

DJI RC-N1

控制距离

在无干扰的理想环境下，DJI RC-N1遥控器的传输距离最远可达7公里

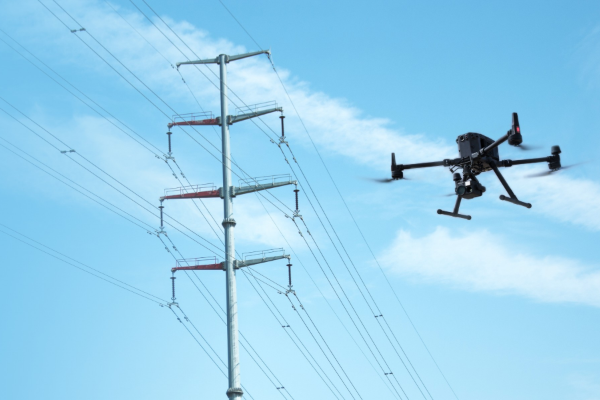

飞行器

最大飞行速度可达35 m/s (23 km/h)

最大下降速度

15 m/s (9.6 km/h)

飞行载重

最大起飞重量34 kg (75 lb)

最大推重比

0.21

电机

无刷电机

桨叶

快拆桨叶设计

飞行控制器

DJI Flight Controller

卫星定位系统

GPS + GLONASS

遥控器通道

遥控器通道包括PPM、PWM和SBUS等

控制距离

在无干扰的理想环境下，DJI RC-N1的传输距离最远可达7公里

兼容性

机场2兼容DJI Phantom、Matrice和Inspire系列无人机，以及DJI Mavic 2 Enterprise系列无人机
