产品概述
装置采用超清大变倍摄像、热成像监测、微气象监测，实现全天候、连续、高精度的输电线路山火监测，提升在线山火巡检有效性和准确性，为用户节省山火隐患漏报、误报带来的经济和人力损失。
产品优势
实时测温，火点探测
采用非制冷型氧化匙红外探测器，实时监测异常温度，火点探测距离可达2—5km。
全景视野，全局监控
镜头水平360°旋转，上下垂直±90°旋转，放大观测视野实现全景监控。
智能分析，及时告警
内置AI算法，自动识别区域内火灾或烟雾的情况，及时告警抑制火情发展。
精准定向，快速跟踪
险情即刻唤醒云台，支持3D控球定位功能，一键聚焦快速定位跟踪山火。
高清录像，视像支持
搭载200万像素超高清镜头，监控拍摄的画质清晰，成像稳定。
应用场景及解决问题

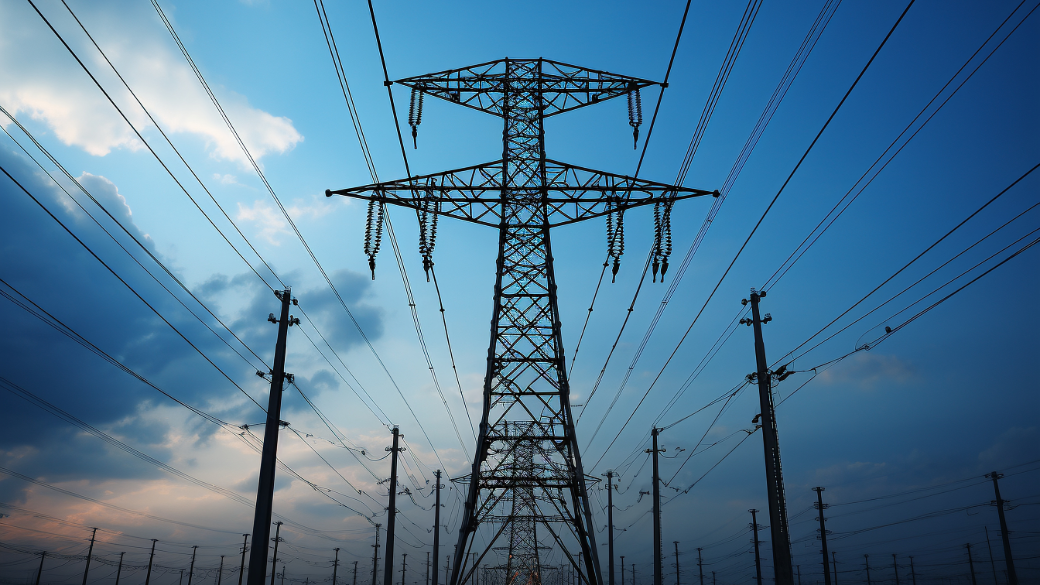

输电线路
终端场

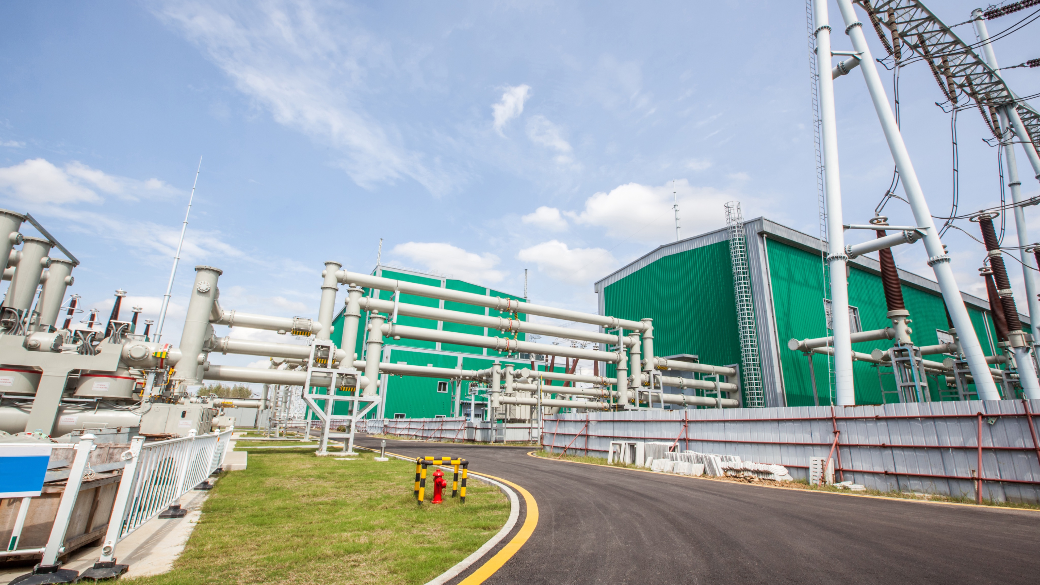

变电站
丰富拓展
40倍光学变焦镜头
光学变倍摄像机像素不低于200万，图像分辨率不低于1920*1080，高清还原实景影像；40倍可见光大变倍，远距离的物体和细节清晰可见。
200w黑光级镜头
200w黑光级高清摄像头，支持最低照度0.0001lux夜视全彩拍摄，提高火灾在晚上突发的预警能力。
三维测距
利用激光雷达获取电力场景的三维点云，并和二维图像进行特征提取与匹配。通过AI目标识别和测距算法识别隐患目标与线路的距离，如对线下作业带臂展的施工机械测量，输出它与导线的距离，实现风险等级的区分和管理。
产品参数
规格型号
MG-TK08LM4-C5-IR-NH
云台摄像机参数
图像传感器
像素
镜头倍数
照度
机芯型号
像素
镜头倍数
照度
机芯型号
1/1.8" CMOS (SONY385)星光级
200万像素 1920(H)x1080(W)
40倍光学变倍
0.002Lux彩色，0.0002Lux黑自
MG-H36DXMC
200万像素 1920(H)x1080(W)
40倍光学变倍
0.002Lux彩色，0.0002Lux黑自
MG-H36DXMC
全局摄像机
白天
1/2.8"CMOS 200万像素(sonyIMX307)
120°广角，画中画，分辩率可调
120°广角，画中画，分辩率可调
塔基通道
像素
1/1.8" CMOS (SONY385)
星兴级 200万像素1920(H)x10801V
星兴级 200万像素1920(H)x10801V
云台功能
角度范国
预置位
巡航扫描
红外距离
预置位
巡航扫描
红外距离
水平:0-20°/5;垂直:0-20°/S
水平:360”连续旋转;垂直:-90°90”
255个
8组巡航
50m
水平:360”连续旋转;垂直:-90°90”
255个
8组巡航
50m
网络功能
接入协议
网管协议
视频压缩
数据存储
WIFI
GPS/北斗
4G
网管协议
视频压缩
数据存储
WIFI
GPS/北斗
4G
南网、国网传输协议
《南方电网无线蜂窝通信接入设备技术规范》
H.264/H.265
自动/手动录像，支持TF卡
支持
支持
支持全网通
《南方电网无线蜂窝通信接入设备技术规范》
H.264/H.265
自动/手动录像，支持TF卡
支持
支持
支持全网通
安全
数据加密
可支持硬件加密（选配）
微气象参数
4要素
1. 温度：测量范围 -50～85°C（可配置） 精确性±0.2
2. 湿度：测量范围 0～100% 相对湿度 精确性±2% 相对湿度
3. 风向：测量范围 0～360° 、精确性± 3°
4. 风速：测量范围 0～75 米/秒 精确性使用最高值：测量值加减 0.3 米/秒或 3%
2. 湿度：测量范围 0～100% 相对湿度 精确性±2% 相对湿度
3. 风向：测量范围 0～360° 、精确性± 3°
4. 风速：测量范围 0～75 米/秒 精确性使用最高值：测量值加减 0.3 米/秒或 3%
接口
RS485控制接口
网络
网络
可支持太阳能控制器及物联网传感器（选配）
10/100M网络自适应，RJ45适配器（选配）
10/100M网络自适应，RJ45适配器（选配）
一般规范
温度
湿度
防护等级
重量
尺寸
电源
在线静态功耗
在线采集功耗
在线转动功耗
玻璃
湿度
防护等级
重量
尺寸
电源
在线静态功耗
在线采集功耗
在线转动功耗
玻璃
-40 - 70℃
0～90%（无冷凝）
IP67
5KG
Φ248×242mm
DC9-18V
<0.2W
<10W （视频拉流、录像、4G传输）
<20W（视频拉流、录像、4G传输、云台控制）
材质钢化玻璃，厚度≥5mm
0～90%（无冷凝）
IP67
5KG
Φ248×242mm
DC9-18V
<0.2W
<10W （视频拉流、录像、4G传输）
<20W（视频拉流、录像、4G传输、云台控制）
材质钢化玻璃，厚度≥5mm
热像仪参数
像素
像元间距
类型
波长范围
热灵敏度
热像模式
图像增强
焦距
极性反转
图像镜像
调 色 板
测温功能
测温范围
测温精度
锗玻璃厚度
像元间距
类型
波长范围
热灵敏度
热像模式
图像增强
焦距
极性反转
图像镜像
调 色 板
测温功能
测温范围
测温精度
锗玻璃厚度
384*288
17μm
氧化钒非制冷红外焦平面探测器
8～14μm
≤50mk@30℃
HDR模式，线性模式
IDE（图像细节增强）
50mm
支持
水平、垂直、180°翻转
18种调色板
最高、最低温显示与追踪，中心点温度、平均温显示
0℃～+550℃
±2℃/2％
3mm
17μm
氧化钒非制冷红外焦平面探测器
8～14μm
≤50mk@30℃
HDR模式，线性模式
IDE（图像细节增强）
50mm
支持
水平、垂直、180°翻转
18种调色板
最高、最低温显示与追踪，中心点温度、平均温显示
0℃～+550℃
±2℃/2％
3mm
倾角仪
读取数据要求
安装方式置零
安装方式置零
读取X Y Z三个方向数据
可以设置安装方式并置零数据
可以设置安装方式并置零数据
喊话功能
功能描述
外接12V 50W带功放喇叭，入侵或平台置零触发喊话功能
上述页面中的数据均为森旭内部实验所得，如需定制产品数据可联系客户经理获取。实际使用中可能因产品个体差异、软件版本、使用条件和环境因素不同略有不同，请以实际使用情况为准。
